寧波材料所在MAX相涂層低溫制備與氧化機理研究方面取得新進展
海洋、能源等領域關鍵動力系統常運行在高溫環境中,金屬材料氧化腐蝕失效問題嚴重。采用高性能表面防護涂層,不僅可突破金屬材料自身性能極限,且是實現其在嚴苛高溫環境下長壽命可靠服役的共性保障。與傳統氮基、碳基涂層不同,三元層狀Mn+1AXn(MAX相)涂層作為一類密排六方結構的特殊材料,兼具金屬和陶瓷的優異機械、高溫抗氧化、抗輻照防護等性能。當A位原子為Al時,MAX相體系在高溫下易形成致密氧化鋁保護層,涂層具有更優的抗高溫防護特點。然而,MAX相涂層的制備溫度高(如Ti基MAX相涂層通常大于700℃),柱狀晶生長缺陷多,這限制了其在Ti、Zr等金屬合金基體的應用,同時涂層的高溫抗氧化穩定性也差。如何在低溫下實現MAX相涂層可控制備,并突破其高純度、致密、強界面結合關鍵技術,是發展長壽命可靠MAX相高溫氧化防護涂層的主要挑戰。
中國科學院寧波材料技術與工程研究所碳基薄膜材料技術團隊的科研人員近年來圍繞MAX相涂層材料設計制備與性能調控開展了深入研究。在前期物理氣相沉積復合熱處理兩步法基礎上,最近在MAX相涂層低溫制備、自愈合性能優化及高溫氧化腐蝕機理方面取得了新進展。
首先,團隊采用高離化電弧復合磁控濺射的PVD方法,通過電弧源提供M元素,高離化磁控提供Al元素的制備思路,沉積了納米多層復合、納米非晶復合的兩種不同結構涂層,經低溫長時退火調控涂層內部原子快速動力學擴散,有效降低了成相能量勢壘,不僅解決了電弧Al復合靶放電存在的大顆粒、高缺陷問題,且在550℃下成功制備出高質量的Ti2AlC MAX相涂層。該涂層純度高于90 wt.%、厚度達~15μm、結構致密、膜基結合強(>60N,Zr合金基體)。該低溫高離化復合PVD結合后續動力學擴散的新方法,成功拓展用于Cr2AlC、Ti2AlN、V2AlC等系列(211)MAX相涂層高質量制備,平均降低其制備溫度約200℃(Appl. Surf. Sci., 502(2020)144130;Mater. Lett., 261(2020) 127160;發明專利:201810029528.X)。
進一步,為解決PVD非平衡制備涂層過程中原子擴散不充分引起的空位、孔隙等缺陷影響抗氧化壽命的問題,團隊利用固溶改性的設計思想,在Ti2AlC MAX相涂層的A位,引入少量高擴散活性和低氧化溫度的Sn原子,發現制備的Ti2(Al,Sn)C固溶體MAX相涂層在700℃氧化10小時,即出現了裂紋自愈合,這是目前文獻報道(常高于900℃)的MAX相缺陷自愈合的最低溫度,而且愈合后涂層比愈合前涂層的抗氧化性能更優異,為設計和發展高性能Al基MAX相涂層提供了重要依據(J. Eur. Ceram. Soc. 40(2020)197;發明專利:201910248442.0)。
與MAX相體材料不同,受MAX相涂層高純相制備困難、膜基結合強度不足、Al元素內擴散嚴重等多因素的影響,MAX相涂層的氧化更為復雜,多種動力學規律或氧化速率可能并存。并且,涂層在高于1000℃的氧化行為缺乏系統研究,氧化時間主要集中在10h以內,更長時間的氧化腐蝕機理和涂層退化機制不明。對此,團隊進一步選擇同時具有抗氧化元素Cr和Al的Cr2AlC MAX相體系,發現與現有研究不同,制備的超厚Cr2AlC涂層在900℃-1100℃氧化40h范圍內呈兩階段拋物線規律。受氧化過程中最外層氧化層厚度增加和成分結構變化影響,第Ⅱ階段氧化速率低于第Ⅰ階段約1個數量級。經1100℃空氣氧化40h后,表層形成800nm厚度的Al2O3和Cr2O3固溶氧化層,有效阻止了腐蝕離子內擴散;而膜基界面處則原位生成α-Al2O3層且與基體和氧化后涂層呈晶體學共格生長,賦予涂層高抗氧化同時,氧化后涂層經1100℃水淬60個循環周期后仍與基體結合牢靠。這是迄今報道的Cr2AlC涂層超1000℃抗氧化的最長服役時間。相關工作近期發表于Corros. Sci.167(2020)108492,該文第一作者是王振玉副研究員,柯培玲研究員和汪愛英研究員為共同通訊作者。
以上研究工作得到國家重大專項(2017-VII-0012-0108)、國家自然科學基金(51875555, 51901238)、中科院盧嘉錫國際創新團隊、浙江省自然科學基金(LQ19E010002)及寧波材料所優秀博士后等項目支持。

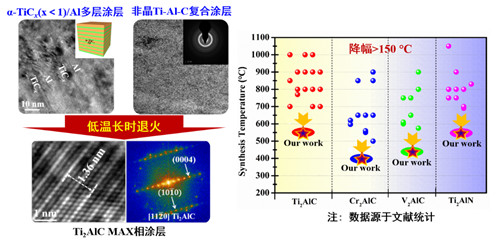

圖1 高離化復合PVD結合熱處理制備的系列高質量(211)MAX相涂層及成相溫度對比

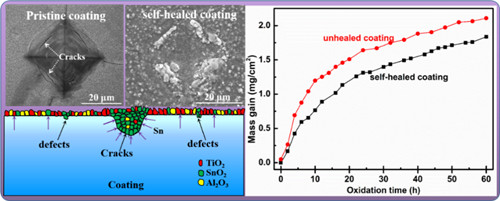

圖2 Ti2(Al, Sn)C固溶MAX相涂層的700℃裂紋自愈合及愈合前后涂層氧化動力學對比

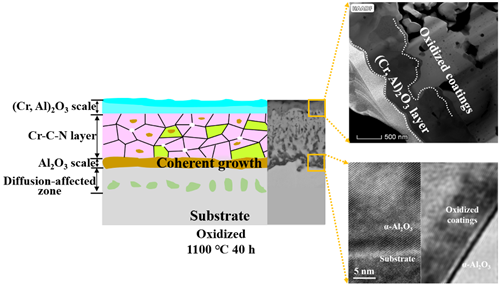

圖3 Cr2AlC MAX相涂層在1100 ℃氧化40 h后的截面結構與氧化機理
(中國科學院海洋新材料與應用技術重點實驗室 王振玉)
