寧波材料所在高功率脈沖濺射等離子體研究方面取得進展
等離子體是物質的第四態?；诘蜏氐入x子體放電的物理/化學氣相沉積（PVD/CVD）技術，是目前制備各類先進功能薄膜與防護涂層材料的重要手段。高功率脈沖磁控濺射（HiPIMS）作為一種新型PVD技術，因其離化率高，且易于實現致密、光滑、大面積均勻的高質量薄膜制備而備受關注。過去幾年來，中國科學院寧波材料技術與工程研究所的碳基薄膜材料技術團隊，圍繞HiPIMS涂層裝備研制、等離子體放電分析、涂層應用驗證等方面，開展了深入細致的研究。
首先，在中科院重大裝備研制項目的資助下，團隊通過對HiPIMS磁控源模塊、電源模塊（與哈工大合作）、真空-水-電-氣路、PLC控制系統等的優化設計與加工集成，在國內較早研制出了自主產權的高功率脈沖磁控濺射復合鍍膜裝置。該裝備等離子體放電穩定、金屬離化率高、運行可靠。以金屬Cr為例，HiPIMS的離化率高達50%（傳統直流濺射<5%），等離子體密度為1.3×1019/m3（比直流濺射高3-4個數量級）。利用該裝備，團隊相繼開展了HiPIMS制備非晶碳膜、MoS2潤滑薄膜、氮基硬質涂層的研究（App. Surf. Sci. 283(2013)321，Surf. Coat. Technol. 228(2013)275，J. Mater. Sci. Technol. 31(2015)1193），并將其拓展應用于硼基耐蝕涂層、MAX相氧化防護涂層，形成了8項核心發明專利（201310026859.5，2013100264796.7，201710546704.2，201911080939.2，201911165864.8等）。
進一步對比國內外同行的研究，團隊發現在實際應用中，HiPIMS因直流復合脈沖的高功率并不總能獲得金屬的高離化率（AIP Advances, 8(2018) 015132）。針對這一問題，團隊建立了HiPIMS放電的數值模型，結合探針/光譜對等離子體原位診斷，分析了金屬種類、二次電子發射系數、濺射產額、電離能對靶表面區電離過程的影響（IEEE T Plasma Sci. 47 (2019) 1215），提出了HiPIMS脈沖放電的四階段特征。重要的是，發現在較高電壓的HiPIMS輝光放電過程中，存在正常輝光向反常輝光的轉變。這一結果說明，只有HiPIMS放電進入反常輝光區，才能實際獲得金屬的高離化（Phys. Plasmas, 24 (2017) 083507）。而且，即便對于難電離的非金屬碳，調控脈沖寬度在反常輝光區，也能實現C的高離化率放電。
除了上述HiPIMS靶表面區域的放電特性理解，如何實現對近基體區域的等離子體定量分析（如活性粒子種類、離子密度、原子密度），則是影響涂層生長的另一放電基礎內涵。雖然采用發射光譜儀（OES）可測量活性粒子種類，朗格繆爾探針可測量離子密度，但基態原子密度的準確測量目前非常困難。為此，團隊通過對發射光譜儀的改造，實現了近基體表面區2cm厚度內光發射信號的可靠采集。并基于提出的HiPIMS濺射級聯碰撞-輻射躍遷的修正模型，準確計算出了等離子體中的基態金屬原子密度。發現增加HiPIMS的脈沖電壓，能有效降低沉積區內的金屬原子含量并顯著提高離子含量，實現不同濺射模式的轉變，這是獲得HiPIMS高離化率放電并進而實現涂層精細結構調控的關鍵。相關成果近期發表于英國皇家物理學會（IOP）旗下的等離子體科學領域期刊上（Plasma Sources Science and Technology, 29 (2020) 015013）。
上述研究工作得到了國家自然科學基金（51875555，11705258）、中國科學院先導專項（XDA22010303）、中科院王寬誠率先人才計劃、及寧波市2025專項（2018B10012）等項目的資助。

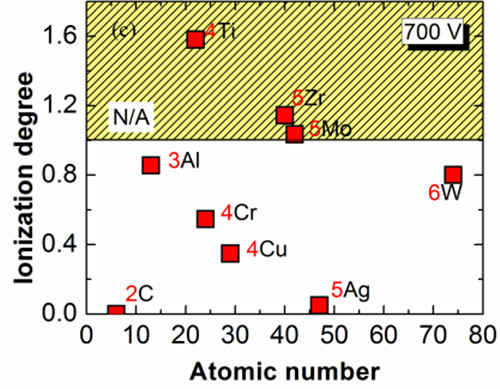

圖1 HiPIMS不具有本征高離化率，相同條件下不同元素離化率差異顯著

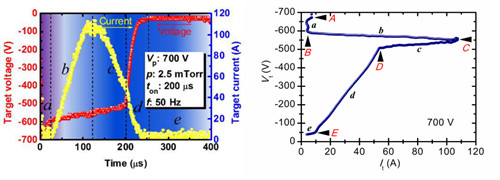

圖2 HiPIMS脈沖放電的四階段特征以及正常輝光向反常輝光的轉變

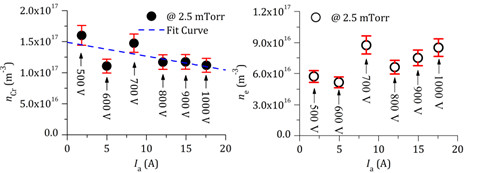

圖3 以Cr為例，隨脈沖偏壓增加，原子密度降低但離子密度增加

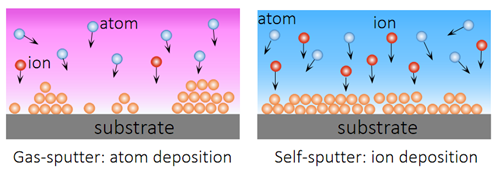

圖4 不同類型濺射模式的沉積示意圖
?。ū砻媸聵I(yè)部/中科院海洋新材料與應用技術重點實驗室 左瀟）
