寧波材料所提出全新MAX相和MXene合成新策略
MAX 相是具有六方晶體結構的納米層狀化合物，分子式為Mn+1AXn（n=1、2或3），其中M為前過渡族金屬，A主要為ⅢA和ⅣA主族元素，X為碳或氮，n=1～3。MAX相的晶胞由Mn+1Xn單元與A原子面交替堆垛而成（如圖1），特殊的晶體結構使MAX相兼具陶瓷和金屬的優良特性，是一種很有潛力的高溫結構材料。中國科學院寧波材料技術與工程研究所先進能源材料工程實驗室（籌）前期在國家自然科學基金重大研究計劃和中科院先導專項的支持下，與北京大學、近物所、應物所和美國麻省理工學院等單位對MAX相材料的耐輻照損傷能力開展了系統的研究，揭示了該類材料具有極佳的事故容錯能力，在壓水堆核燃料包殼涂層、釷基熔鹽堆和加速器驅動新能源系統等國家重大工程可望得到應用。近年來，MAX相在熔鹽儲熱、熔鹽電解、熔鹽輔助合成和熔鹽堆等變革性能源領域獲得了廣泛關注。高溫熔鹽大多具有較強的腐蝕性，其在應用環境下與結構材料的化學相容性直接影響到熔鹽系統的容錯能力與長期服役穩定性。因此，能源系統用先進結構材料與熔鹽在高溫下的化學相容性成為系統設計中普遍關注的材料科學問題。
前期，寧波材料所科研人員發現MAX相陶瓷材料在氯化物熔鹽中會同部分氧化物發生顯著的反應，并觀察到獨特的A位原子晶格位精確置換行為，由于生成物中存在不導電相氧化鋁，使得合成的新材料產量低，原子分辨表征困難（《無機材料學報》，2019，1，60-64）。近期，研究人員詳細研究了系列傳統Ti3AlC2、Ti2AlC、V2AlC、Cr2AlC等MAX相材料同氯化物高溫熔鹽的相互作用，由于低沸點氯化鋁極易同MAX相產物高溫下分離，終于在世界上首次實現了高質量合成出Ti3ZnC2、Ti2ZnC、V2ZnC、Cr2ZnC等系列全新MAX相材料（圖2a），并且發現該置換過程與MAX相化學鍵特征以及ZnCl2熔鹽的配位結構的內在關系。ZnCl2為代表的過渡族金屬氯化物熔融鹽通常都是較強的路易斯酸，這是因為熔融ZnCl2中存在配位不飽和的Zn2+離子，這部分Zn2+離子是強烈的電子受體，其作用類似于酸溶液中的H+離子。Zn2+離子攻擊Ti3AlC2等MAX相中結合較弱的A層原子（Al），使其轉化為低沸點的AlCl3而揮發，原位被還原的Zn原子進一步占據Al原子留下的空位，形成以Zn為A位的MAX相。此外，本研究發現V2ZnC和Ti2ZnN兩種新型MAX相在ZnCl2熔鹽中并未發生向MXene轉化的過程，這是由于其Mn+1Xn亞層對A層原子的束縛能力較強，導致其在ZnCl2中結構穩定性更高，因此V2ZnC和Ti2ZnN有望為耐ZnCl2高溫熔鹽腐蝕的結構材料。實驗室?？煽裳芯繂T通過熱力學相圖分析得知，A位為Zn的MAX相材料在1300℃下為非穩定相，只能在低溫下（如550℃）存在，而低溫粉末冶金燒結合成無法提供足夠的能量使得原子按照MAX相原子堆垛方式重排，這也是為什么MAX相材料組成元素受到局限的原因。A位原子精確置換的合成策略避免了傳統粉末冶金合成MAX相所需克服的高熱力學勢壘以及競爭相的產生，因此有望成為合成更多全新MAX相材料的通用路徑。系列鋅MAX相材料的成功合成也將徹底改變材料領域關于MAX相中“A主要為ⅢA和ⅣA族元素”的經典定義。本研究也是繼瑞典林雪萍大學在原子分辨透射電鏡下觀察到Ti3AuC2和Ti3IrC2 MAX相材料后再次人工合成出A位為副族元素的MAX相材料（Nature materials, 2017, 16 (8), 814）。考慮到副族元素具有豐富的外層d電子，該研究結果有望將三元層狀MAX材料的研究從高溫結構領域拓展到功能應用領域（如磁性、光電、催化、超導等），在物理、化學和生物諸多學科取得新的應用突破。
研究人員繼而發現Ti3ZnC2和Ti2ZnC在ZnCl2熔鹽中存在進一步的結構轉化：即位于MAX相A層的Zn原子再次被熔鹽中的Zn2+所攻擊，從A層抽離（圖2b）。熔鹽中Cl-進一步進入A層與Mn+1Xn亞層結合，形成Mn+1XnCl2（Ti3C2Cl2和Ti2CCl2）的結構單元并沿層間解離，得到一類被稱為MXene的全新二維材料（圖2c）。MXene材料是近年來被發現的新型二維層狀碳/氮化物，在儲能、催化、電磁吸收/屏蔽、復合材料以及傳感器等領域展現出良好的應用前景。迄今為止，多數MXene材料都通過HF酸刻蝕MAX相的A層原子所制備，得到表面基團類型大多為-F、-O、-OH。本研究得到的Ti3C2Cl2和Ti2CCl2系世界范圍內首次制備得到全Cl基團的MXene材料。有研究表明基團類型的改變會對MXene的電子結構和化學穩定性帶來的影響，從而對其物理化學性質帶來深刻的影響，因此利用本研究發現的熔鹽刻蝕機理有望對MXene的應用性能提供全新的調控手段。高溫熔鹽刻蝕比含F(xiàn)溶劑刻蝕更加高效、安全和綠色，為MXene材料的規?；a(chǎn)提供了新途徑。
以上工作近期以全文的形式發表在國際著名化學期刊Journal of the American Chemical Society期刊上（DOI: 10.1021/jacs.9b00574），并申請中國發明專利6項（CN201810751303，2018114736517，CN201810930369，CN201810751944，CN201810751942，CN201810750620），申請國際專利1項（PCT/CN/2018/117811）。論文的第一作者李勉博士2018年畢業于寧波材料所，導師為黃慶研究員，目前入選先進能源材料工程實驗室首批‘青年人才托舉計劃’。瑞典林雪平大學合作團隊為材料結構表征提供了大力支持。本工作參與人員得到了國家自然科學基金資助（21671195，91426304）。

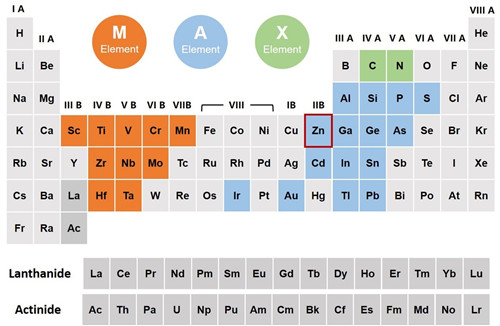

圖1 MAX相三元元素組成示意圖。M為前過渡金屬（橙黃色元素），A通常為主族元素（天青色元素），X為碳或氮元素（草綠色元素）。

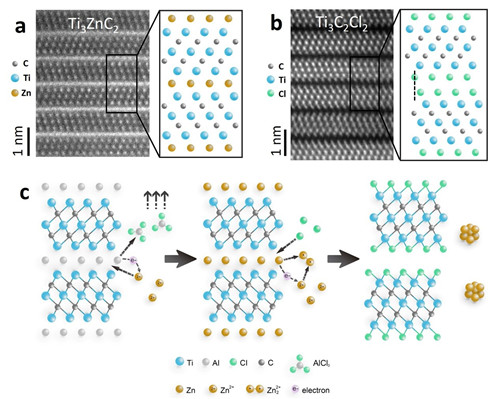

圖2 a.Ti3ZnC2的原子結構圖片；b.Ti3C2Cl2的原子結構圖片；c.Ti3AlC2與ZnCl2反應生成Ti3ZnC2和Ti3C2Cl2的機理示意圖
?。ㄏ冗M能源材料工程實驗室供稿）
