寧波材料所五軸超快激光加工系統在難加工材料可控錐度深小孔加工方面取得進展
硬脆材料或高熔點難加工材料憑借優異的材料性能，在工業領域應用廣泛。發動機、水刀等工業產品中的噴油嘴、水射流噴嘴的功能結構，都需要在硬脆性或高熔點的難加工材料上加工大深徑比小孔（簡稱“深小孔”），常規的機械加工方法、電加工方法難以控制小孔加工錐度，很難在硬脆、絕緣材料上加工出孔徑小于0.1mm的小孔。在實現正錐度、反錐度和零錐度等效果方面，激光加工方式具有顯著優勢。
中國科學院寧波材料與技術工程研究所所屬二級所先進制造所的激光與智能能量場團隊采用皮秒激光器結合五軸運動系統解決了難加工材料可控錐度的深小孔加工難題。皮秒激光器輸出Φ0.03～Φ0.05mm的光斑，功率密度可達1012W/cm2，能在陶瓷及高溫合金材料上加工Φ0.05mm～Φ0.5mm可控錐度的深小孔。
采用5+2軸激光加工系統（如圖1）解決了工件上深小孔的空間定位、焦點校正及實時角度補償?shù)葐栴}。五軸聯動運動控制系統實現了工件在空間上的準確定位（精度小于3μm），焦點實時聚焦，保證了焦點定位準確；加工深小孔隨深度增加，激光入射角相應增大，由于激光光斑能量的高斯分布特點和耦合效應，小孔材料內壁對能量吸收率降低，激光去除效率減弱，五軸聯動運動系統通過角度補償變換控制激光焦點與工件表面入射角θ，減小激光入射角θ，可增加材料單位面積能量吸收率，提高材料去除率（如圖2）。經過理論分析和工藝策略優化調控，已可控加工出45°正錐沉孔、零錐度孔以及-11°倒錐小孔。
團隊利用該系統和方法開展了氧化鋯陶瓷（Zirconia Ceramics）、某高溫合金材料的深小孔加工試驗。皮秒激光加工系統加工深小孔，利用焦點實時校正及角度變換補償能獲得Φ0.05mm～Φ0.5mm深小孔。通過工藝試驗探索，在陶瓷、某高溫合金等材料中加工深小孔，所實現深徑比可以＞15:1。部分實測數據如表1所示，圖3為氧化鋯陶瓷材料通過基恩士共聚焦顯微鏡實測數據，入口直徑Φ0.302mm，出口直徑Φ0.301mm，材料厚度4mm，錐度接近零度。這樣的可控錐度深小孔可以在曲面工件上自動化加工出來。該技術為難加工材料可控錐度大深徑比深小孔加工奠定了基礎，對多類動力系統噴油嘴加工及拔絲孔加工等微小孔應用具有重要意義。

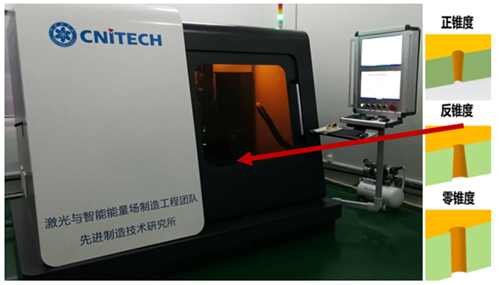

圖1 可控錐度深小孔激光加工系統

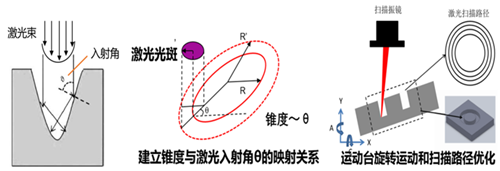

圖2 深小孔加工激光入射角θ補償示意圖

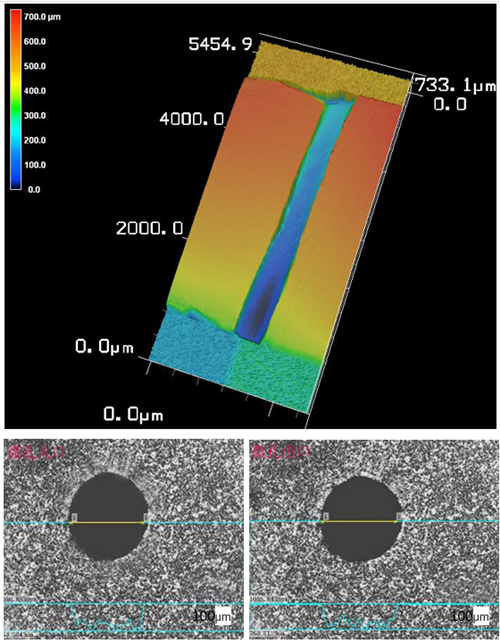

圖3 厚度4毫米氧化鋁陶瓷材料剖面測量圖

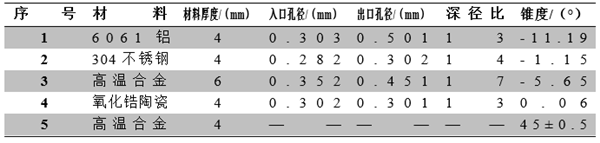

表1 多種材料可控錐度加工
?。ㄏ冗M(jìn)制造所 王云峰）
