基于對稱雙陰極結構的固體氧化物燃料電池與電堆技術取得進展
固體氧化物燃料電池（Solid Oxide Fuel Cell，簡寫為SOFC）能直接將化學能轉化為電能，既具備高發電效率又不會對環境造成傷害，是能源界最有發展前景的能源利用方式之一。其中，平板式固體氧化物燃料電池因其工藝簡單、成本低廉而受到眾多科研單位以及公司企業最為廣泛的研究，寧波料所固體氧化物燃料電池團隊也是其中一員。團隊在對傳統結構的平板式SOFC電堆和系統大量的電性能測試中發現，單電池本身結構的不對稱性很大程度上導致了高溫下電堆和系統運行的不穩定性，基于此點團隊提出了一種新型結構的平板式固體氧化物燃料電池。
相比傳統結構電池，新型結構的平板式固體氧化物燃料電池的創新之處在于結構上的對稱性。傳統結構電池在經過還原后再氧化會出現明顯變形翹曲，嚴重時電池會發生開裂破碎。新型結構電池為對稱雙陰極結構，它將電池外部的不平衡形變轉化為電池內部的應力平衡，對稱雙陰極結構電池在還原氧化后基本沒有發生電池外形上的位移變化。而傳統結構電池和對稱雙陰極結構電池的還原氧化對比實驗也得到與理論模擬相同的結果。對稱雙陰極結構電池結構上的穩定性使單片SOFC電池高功率化成為了可能，團隊成功實現了從低功率（集流面積3cm×3cm×2=18
）、高功率（集流面積9cm×10cm×2=180
）到現有的超高功率（集流面積15cm×22cm×2=660
）對稱雙陰極結構電池的制備，前兩種規格的電池均已實現組裝測試，其中的高功率電池在750℃下穩定運行的功率密度可達到0.2
。
目前，研究團隊正在將超高功率電池組裝應用起來，一旦成功將實現單片SOFC電池功率上百瓦，這對未來SOFC電池的實際應用而言將是一個巨大的飛躍。理論設計電池結構示意圖對稱雙陰極結構電池同樣有利于電堆的集成和系統的組裝。不同于傳統結構的SOFC電池堆，對稱雙陰極結構的電池堆不需要通過密封來隔絕陰陽極氣氛，因此對稱雙陰極結構電堆的組裝不必如傳統電堆那么精密，只需要確保通氣的順暢和集流的良好就可以了。

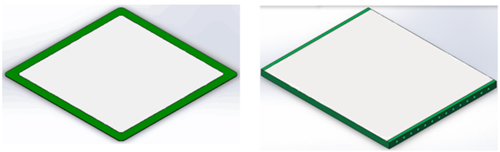

圖1 電池結構示意圖

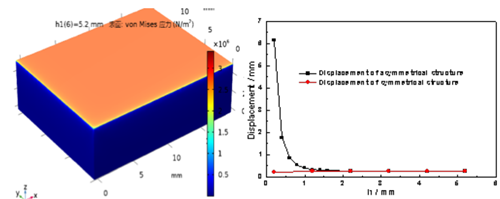

圖2 理論設計

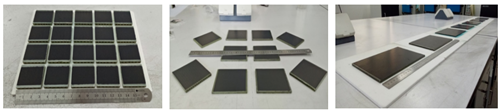

圖3 不同面積的對稱結構電池

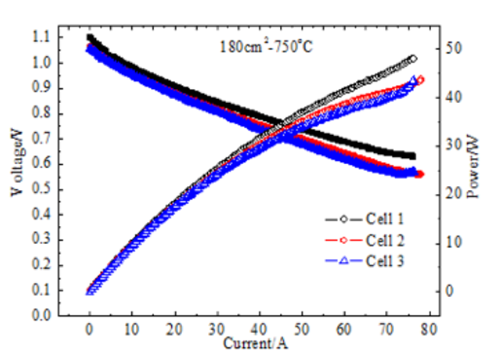

圖4 電池瞬態性能

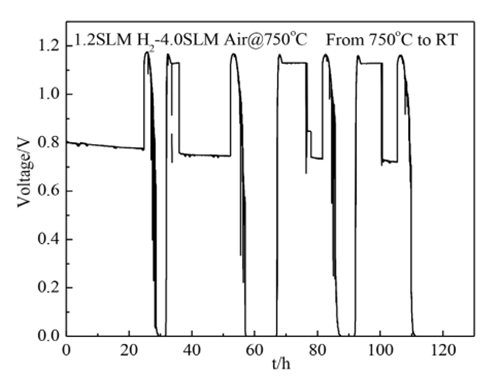

圖5 電池?zé)嵫h(huán)性能

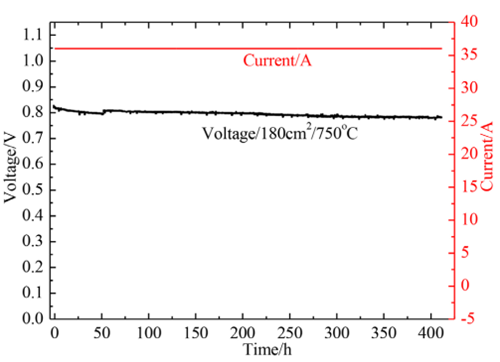

圖6 對稱雙陰極結構電池穩態輸出性能

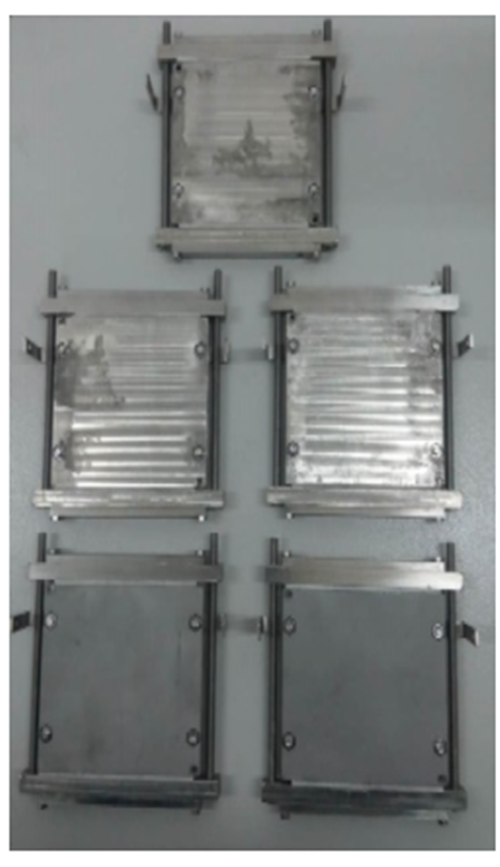

圖7 電堆單元結構
（新能源所 劉武 王建新 官萬兵 楊鈞）
