寧波材料所在傳統超薄不對稱結構電池及其陰極阻擋層的致密化研究方面取得進展
作為一類清潔、高效、燃料多樣化的發電裝置,固體氧化物燃料電池(SOFC)的發電效率可達60%,是一種先進電源。目前研究較多的SOFC結構主要包括管式和平板式兩類。其中平板式電池制備工藝相對簡單,成本低,功率性能優越,是實際應用和科學研中采用較多的結構。由于平板式SOFC厚度通常為幾個毫米,通常會在組成電池的幾個功能層中選取一層作為支撐體,根據支撐體類型可將平板式SOFC分為:陽極支撐電池(ASC),電解質支撐電池(ESC)和陰極支撐電池(CSC)三類。近年來,中科院寧波材料所氫能與燃料電池技術團隊著眼于傳統不對稱結構陽極支撐型平板式SOFC的性能提升,在材料及電池制備方面進行了深入研究。
傳統ASC一般由主要成分為氧化亞鎳(NiO)的復合陽極,氧化釔穩定的氧化鋯(YSZ)電解質和陰極組成,其中NiO-YSZ/YSZ/LSM-YSZ 是一種有代表性的ASC結構。由于該種結構所采用的的電解質和陰極在低于700℃的中低溫度區電性能較差,電池運行溫度通常須高750℃,導致電池使用壽命短,長期穩定性差,密封困難,電堆制造成本高,極大地限制了SOFC的應用范圍。為達到降低運行溫度的目的,燃料電池技術團隊采用了另一類有代表性的ASC結構展開研究,結構為:NiO-YSZ/YSZ/SNDC/LSCF-GDC。
該結構采用了中溫區電性能較好的含
陰極,同時在含
陰極與YSZ之間插入致密的氧化鈰基電解質阻隔層阻隔
和
向YSZ擴散,以防止其與YSZ反應生成La2Zr2O7、Sr2ZrO4等高阻抗物質,損害電池性能。由于常規無壓燒結方法制備致密氧化鈰基材料通常需要1500℃以上高溫,而氧化鈰基阻隔層制備溫度須低于1300℃以避免與YSZ發生反應,燃料電池技術團隊研究人員采用了添加燒結助劑的方式探究了摻雜氧化鈰低溫致密化的可行性。通過摻雜了AG的氧化鈰經過1300℃燒結可獲得高致密度,其致密度與1500℃燒結獲得的未添加燒結助劑的氧化鈰相同,且晶粒更小。此外,添加燒結助劑1300℃獲得的氧化鈰仍有較可觀的電導率。
由于NiO-YSZ/YSZ/SNDC/LSCF-GDC結構中各層材料的熱膨脹系數不同,阻隔層需在電池需在已高溫?zé)Y(jié)的YSZ基底上制備。通過特種制備方法,如磁控濺射,能夠獲得致密度較高的阻隔層,但制備成本高、效率低,不宜規?;a(chǎn)。而采用常規的噴涂、絲網印刷后燒結等方法制備阻隔層時,阻隔層與已燒結的YSZ基底間存在應力,其致密過程受基底干擾,所制備阻隔層通常呈多孔結構,存在大量貫穿阻隔層的通孔,嚴重?fù)p害其阻隔效果。氫能與燃料電池技術團隊研究人員通過使用燒結助劑和控制燒結制度的方式,采用絲網印刷后燒結的方法于1300℃實現了氧化鈰基阻隔層的高度致密。所制備阻隔層表面高度致密,僅存在少量孔隙和凹陷,斷面呈高度致密狀,存在少量閉孔,無貫穿阻隔層的通孔存在。阻隔層與電解質界面結合牢固,界面已難以辨別,可以預期該阻隔層/電解質界面有良好的結合強度和較小的界面電阻。此外,經過1050℃的燒結
向阻隔層內擴散,但擴散深度小于100nm,證明該高度致密的阻隔層在1050℃能夠有效阻擋
向電解質層擴散,復合陰極燒結溫度有較大的提升空間。該技術為傳統不對稱結構電池的可靠性提升提供了很好的保障。

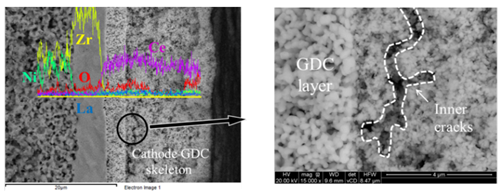

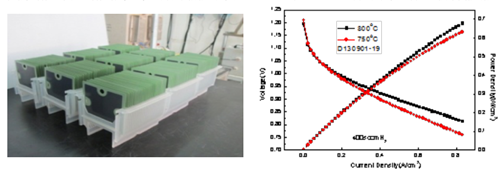

圖1 傳統非對稱結構電池及傳統平板型ASC電池及其典型放電曲線

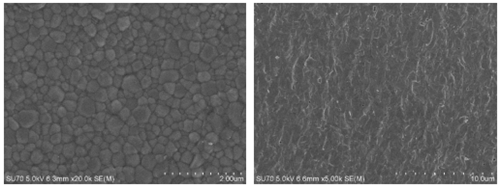

圖2 LSM電池微觀結構及LSCF電池微觀結構

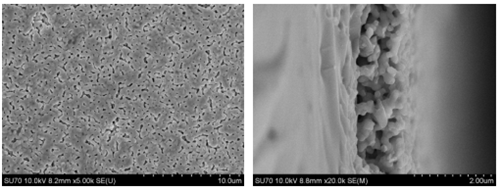

圖3 工藝改進前陰極阻隔層SEM圖片

圖4 1300℃下燒結助劑輔助燒結致密的SNDC

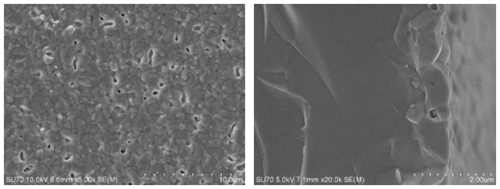

圖5 工藝改進后的致密陰極阻隔層

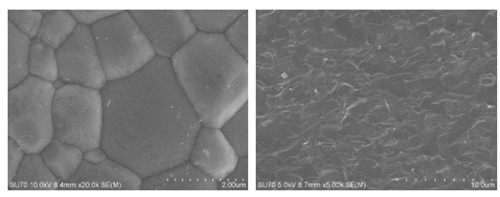

圖6 1500℃常規燒結致密的SNDC樣品

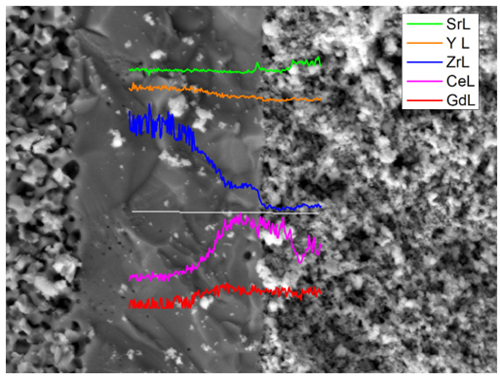

圖7 陰極致密阻隔層的良好阻隔效果

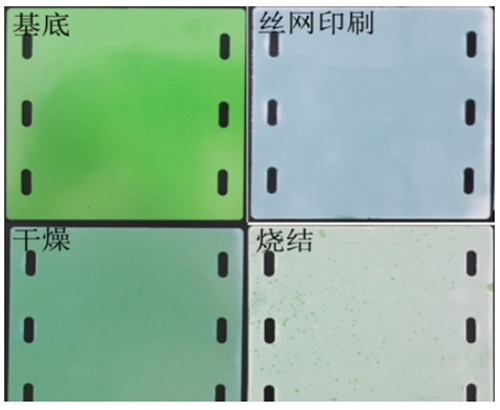

圖8 電池片
(新能源所 王建新 常曉輝)
