寧波材料所在醫學影像中的血管增強顯示與三維重建方面取得進展
腦血管疾病是指發生在腦部血管，因顱內血液循環受到障礙而引起腦組織損害的一類疾病，“腦卒中”、“腦血管意外”和“腦中風”等都屬于醫學上腦血管疾病的范疇。據統計，截至2014年，全球腦血管疾病的平均發病率為6.49%，已經成為威脅人類身體健康的“第一殺手”。由于腦血管相對于其他血管具有直徑狹小、結構復雜、腦部多種附屬血管及神經結構并存等特點，隨著手術操作向腦部的深入，手術難度和風險也大大增加，這就對臨床醫生的熟練程度和經驗提出了更高的要求。腦血管手術所導致的復視、失明、腦脊液漏和致命性大出血等病癥頻繁發生，手術的成功實施往往要求醫生具有大量病例的臨床訓練和經驗積累。由此，如何在最大程度上降低手術難度，預防和減少手術過程中的并發癥是目前腦血管手術面臨的重要問題。
近些年，醫學影像的快速發展為神經外科腦血管的“精準手術”理念提供了有力武器。同時，精準醫療設備作為智能化裝備需求的重點，其研制對國家未來新興產業的形成和發展具有引領作用，有利于促進產業技術的更新?lián)Q代。通過這些年在精準醫療設備的研制與發展過程中的經驗，研究者們普遍認為基于影像引導的手術可視化系統為臨床精準診療、手術的最根本途徑。目前，常規腦血管疾病的成像方式包括磁共振血管造影（Magnetic Resonance Angiography，MR）和計算機斷層成像血管造影術（Computed Tomography Angiogaphy, CTA），它們是診斷腦血管疾病的重要參考依據。由于CTA圖像中的骨元素對造影血管影響嚴重，因此CTA僅適用于小范圍內的大血管分析。MRA作為一種非侵入性診療手段，擁有良好的空間分辨率，且不受骨骼影響，近些年來在腦血管疾病診療上得到了廣泛應用。
在臨床診療過程中，腦血管的空間立體結構能有效地為醫生對病灶區域進行判斷與定性提供幫助，同時為腦血管疾病診治提供量化標準。腦血管的精準提取與分割是腦血管的空間立體結構呈現的唯一途徑。然而，傳統腦血管結構提取與識別主要依賴于臨床醫師的手工操作，基于人工分割的MRA腦血管數據具有主觀性強、復現性差、效率低及復雜性高等缺點。因此，為了有效輔助醫生對病變進行觀察和診療，解決傳統手術過程中因過多依賴醫師自身經驗而存在的誤診和漏診問題，對腦血管結構的自動提取和分割是術前治療的重中之重。因此影像引導的腦血管手術是精準治療的發展需求和方向，而腦血管的精確自動分割是開展影像引導手術的根本。根據腦血管的分割結果能直接獲得病灶的位置及其嚴重程度的量化指標，為腦血管疾病的快速診斷、輔助診療提供全新的技術平臺。
然而，目前腦血管分割的精度主要受以下幾個方面的制約：
1）血管形狀的復雜性和可變性：人體腦血管具有拓撲結構復雜、相互纏繞，且存在嚴重的重疊和交叉等特征。同時腦血管在狹窄和動脈瘤等區域，其形狀和大小差異較大；
2）血管灰度對比度低：因顱腔比例小，血管和相鄰組織的并存，導致腦血管在影像中對比度較低，大大增加了血管識別的難度。此外，由于病人的呼吸運動和血液流動的存在，導致血管灰度具有非均勻性的特質，增加分割難度；
3）血管空間分布復雜：MRA圖像分辨率和對比度較低，在細微血管區域尤為明顯，在遇到血管密度大和血管直徑細長的結構時，由于空間上的連續性比較差，常規分割方法往往會出現細微血管連通性差、幾何結構中斷的情況；
4）噪聲和局部溶劑效應：圖像采集過程中可能存在圖像信息丟失和引入噪聲的問題，導致在特征提取過程中無法得到收斂。局部溶劑效應/造影累積效應產生的低分辨率問題，使得MRA血管圖像中存在大量的背景噪聲。體素的灰度是血管自身和背景的混合灰度，使得血管存在分支的區域極難處理。
由于缺少精準的腦血管三維結構模型，在手術過程中醫生無法獲得可靠的病灶及其周圍環境信息，不能有效地為醫生提供腫瘤、血管和其他重要結構的相對關系，難以對腦功能進行定性，以致無法為手術規劃和術后分析提供幫助。
總之，腦血管造影圖像成像的低分辨率、血管對比度信息低以及空間立體信息缺失等原因?qū)е履X血管結構的精準重建異常的困難。只有科學系統地研究這些臨床實際問題，并密切關注國際前沿進展，實現自動、準確的腦血管結構重建，醫生才能在心血管疾病診療過程中得到真正意義上的幫助?？梢姡谟跋褚龑У哪X血管手術能否向臨床實用化方向?qū)崿F(xiàn)突破性發展，亟待開發精準快速的腦血管分割重建方法。
因此，針對目前腦血管分割存在的問題和挑戰，寧波材料所所屬慈溪醫工所智能醫學圖像處理團隊（iMED中國）提出了一種基于顯著性分析的腦血管分割和重建方法。顯著性是圖像重要的視覺特征，體現了人眼對圖像某些區域的重視程度。對于醫療血管圖像，人眼往往對血管區域更感興趣。本研究擬利用這一特點，對圖像進行多尺度多特征的顯著性分析，以此來提高血管分割的精度。本項目擬致力于以下四方面的研究來解決目前存在的問題：
1）利用Retinex模型實現對MRA圖像中的血管區域的自適應性增強。Retinex模式是基于人類視覺對亮度和顏色感知，實現對圖像自適應性增強。此方法能有效排除噪聲及非血管區域的干擾，強化血管區域的灰度值，實現在動態范圍壓縮、邊緣增強和顏色恒常三方面的平衡，以得到血管最優的可讀、可分析和可理解效果；（PLoS ONE,10(4):0122332, 2015.）
2）人眼往往對MRA圖像中血管區域更感興趣。因此，本項目擬利用這一特點，建議研究圖像的局部非相似性，通過引入全新的局部非相似性描述指標 ——血管區域的緊湊性，建立基于局部信息的顯著性映射，對圖像進行顯著性分析，強化血管區域的灰度值，并結合圖像中不同區域的結構屬性進行精確的顯著性分析，排除噪聲和局部溶劑效應造成的干擾，為實現高精度的血管區域分割與提取提供基礎；（IEEE Trans. Med. Imag. 36(1): 51-63, 2017.）
3）針對細小血管的非連續性，本項目提出一種基于對稱濾波器的血管增強方法，對血管區域進行增強顯示并做自動分割。此方法提高了細小血管的識別率，以解決現有血管檢測方法因?qū)Ρ榷鹊秃吞卣髌ヅ洳粶蚀_而導致的血管連通性低的問題； (IEEE Trans.Med. Imag., DOI: 10.1109/TMI.2017.2756073, 2017.)
4）目前，在科研范圍內，公開的腦血管分割的人工標注（金標準）數據仍是空白，這嚴重制約了科研人員對自動腦血管分割的算法開發和結果評估。本課題組針對這一問題，聯合北京理工大學，英國利物浦大學以及國內多家三甲醫院，歷經2年，由影像專家與臨床醫生對數十例MRA圖像進行人工標注，建立了MMM-21腦血管金標準,并將數據庫對公眾免費開放下載。(IEEE Trans. Med. Imag., DOI:10.1109/TMI.2017.2756073, 2017.)

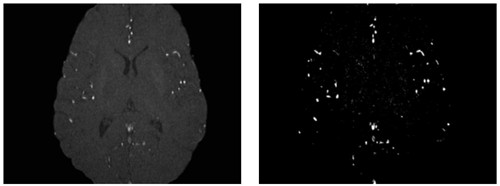

Retinex模型在MRA腦血管增強中的效果圖

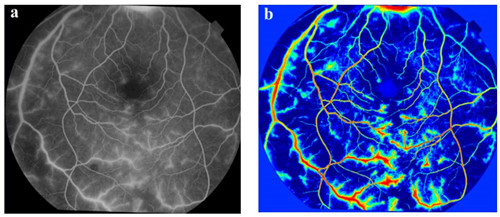

顯著性分析模型在眼底視網膜血管上的驗證（左圖是眼底視網膜血管造影圖像，右圖是顯著性分析圖）

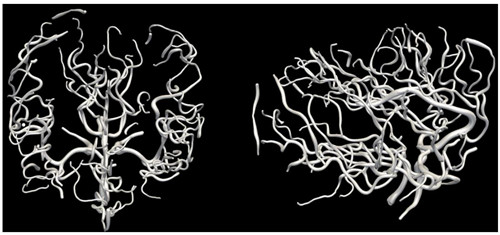

基于對稱濾波器的血管增強方法所得到的自動血管分割結果

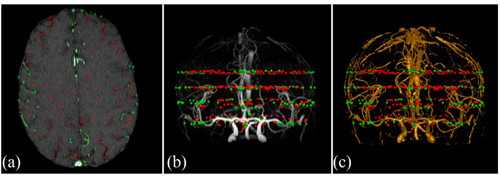

MMM-21腦血管金標準展示（紅色點代表非血管區域，綠色點代表血管區域）
（慈溪醫工所 趙一天）
