寧波材料所在金屬三維微結構制造與測試方面取得系列進展
隨著現代工業和高技術產業快速發展，器件小型化成為未來的發展趨勢。增材制造（3D打?。┳鳛榻陙砣蛳冗M制造領域的一項新型數字化成型制造技術，在快速成型、精確定位、直接構筑傳統加工技術無法實現的高深寬比復雜三維結構，遠優于現有微器件加工技術。但商業化增材制造設備在打印精度(在0.1mm量級)和特征尺度(如高深寬比)方面尚無法用于微納器件的直接制造。因此，開發具有高精度、高效率和多材質的3D微納打印技術是未來增材制造的主要發展趨勢。
針對高深寬比復雜三維微結構在器件小型化和微系統技術中的的重大需求，寧波材料所增材制造研發團隊自2013年起致力于“直寫式”3D微打印技術開發。經過多年發展，已經研制出集電化學沉積、材料擠出和定點腐蝕技術于一體的多材料三維微納打印系統。該系統成型精度達到±50nm，成型速度達到0.112μm3·s？1，表面精度達到Ra±2nm。利用本系統能實現金屬、高分子、陶瓷等多種材料的三維微結構加工。
圖1. 不同基底上的純銅微米線陣列
微納尺度三維結構的核心性能取決于材料性能與結構性能兩方面，對其在微納器件中的應用至關重要。因此，微納結構的性能測試一直是業界研究熱點。主流的測試方法主要采用原子力顯微(AFM)技術，設備昂貴，難以大規模普及。針對這個問題，研究人員采用微尺度力學方法，開發了測量材料楊式模量的靜態法和測量微結構柔性的動態測量法，并將其應用于微米尺度微結構性能表征。

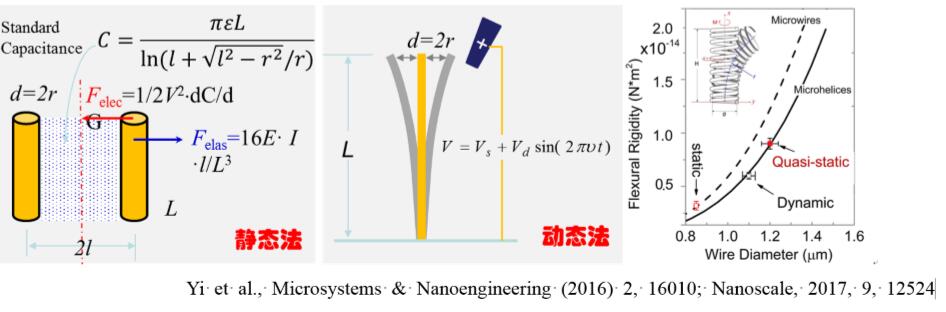

圖2. 微結構力學性能測試方法及實例
研究人員通過測試發現，3D微打印制備的三維微結構由銅納米晶組成，其楊氏模量和導電性能均優于傳統工藝，分別達到122.6Gpa和2785S·cm？1，接近塊體銅的性質；銅螺旋線的柔性可達到0.5989 × 10？14N·m2以下?；谄鋬?yōu)良性能，研究人員正在開發基于多種三維微結構的微機電執行器和光位移生物傳感器。
該研究得到國家自然科學基金委(Grant No. 11574331)和寧波市科技局(Grant No. 2015B11002 & 2016B10005)的支持。
（納米事業部 郭建軍）
