寧波材料所制備出超高硬度與抗菌一體化涂層

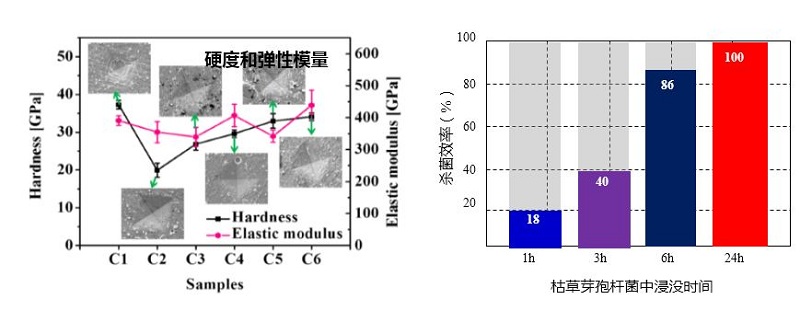

寧波材料所海洋新材料與應(yīng)用技術(shù)重點(diǎn)實(shí)驗(yàn)室王立平研究員與李金龍研究員帶領(lǐng)的科研團(tuán)隊(duì)利用多弧離子鍍復(fù)合技術(shù)制備了多尺度耦合超硬TiSiN與Ag的復(fù)合涂層。通過非晶納米晶TiSiN涂層阻隔和微通道輸運(yùn)技術(shù)實(shí)現(xiàn)精確調(diào)控原子及納米尺度Ag元素的分布和微量可控釋放?;诩{米壓入測試模擬涂層表面硬度分布譜可直觀的獲得涂層表面Ag元素的分布和尺度。納米壓入測試涂層硬度介于35-45GPa之間。含微量Ag的TiSiN涂層在枯草芽孢桿菌溶液中經(jīng)過24小時殺菌率達(dá)到100%,并具有顯著的抑制三角藻類在其表面貼附的效果。該功能化超硬涂層在高端醫(yī)療器械抗菌方面和海洋關(guān)鍵零部件防污抗菌領(lǐng)域具有潛在的應(yīng)用前景。
研究成果已經(jīng)申請了國家發(fā)明專利“一種高硬度抗菌納米復(fù)合功能涂層及其制備方法”,專利申請?zhí)枮?/span>201610466291.2。部分研究成果發(fā)表在Applied Surface Science, 386(2016)224-233, Journal of Material Science, 52 (2017) 2511-2523, Applied Surface Science 394(2017) 613-624。

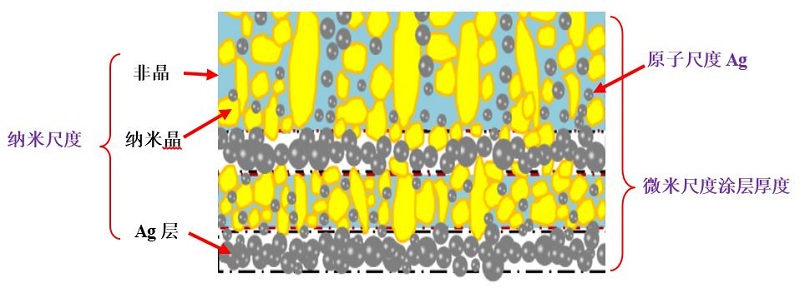

非晶納米晶多尺度耦合功能化超硬涂層結(jié)構(gòu)設(shè)計(jì)

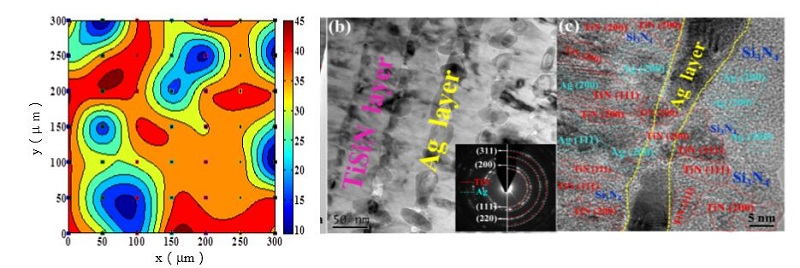

基于納米壓入表面硬度譜和高分辨電鏡涂層微觀精細(xì)結(jié)構(gòu)

(表面事業(yè)部 李金龍)
