寧波材料所在高速直線電機彈射器方面取得進展
電磁彈射是指被發射的物體不啟用自身的動力裝置，而以電磁力為加速手段，靠發射器賦予的動力獲得足夠的運動能量而實現發射的一種發射方式。現役航母的彈射裝備是蒸汽彈射器，但它由發射系統、蒸汽系統、拖索張緊系統、潤滑及控制系統等組成，體積龐大且復雜。這使得它從一開始就存在效率低、配套設施多、系統煩瑣、維護成本高，對材質要求較高等不可避免的缺陷。隨著現代海洋軍事對作戰能力的要求提高，迫切需要研究新的彈射裝備來代替?zhèn)鹘y(tǒng)的蒸汽彈射器。與蒸汽彈射相比，電磁彈射發射的彈體不僅速度快、加速均勻、射程遠，而且依靠先進的電力電子器件，電磁發射的過程可以做到全程控制。由于采用電驅動，通過調節電流的大小，電磁彈射器不但可以發射小到幾千克的輕質載荷，還可以高速推進大到幾噸的重載荷，如飛機，導彈等。因此電磁發射技術成為了世界各發達國家競相研究的高新技術，據報道美國的CVN-21型號航母使用的正是電磁彈射系統。
在整個電磁彈射系統中，彈射電機是電磁彈射系統的核心組成部分，是一種把輸入的電能轉換為動能，從而在一定距離內推動彈體加速至規定彈出速度的執行部件。直線電機既是系統動力的提供者，又是整個電磁彈射系統所要控制的對象，因此直線電機本身就是系統主要組成部分之一，直線電機性能的好壞對整個電磁彈射系統有著直接的影響。目前，應用于電磁彈射系統的直線電機主要為直線感應電機和直線永磁電機。直線感應電機具有次級結構簡單的優點，但該電機的推力密度、效率和功率因數都較低；直線永磁電機具有較高的推力密度和高效率等優點，吸引了國內外學者的注意力。
近年來，寧波材料所所屬先進制造所精密運動與先進機器人團隊在永磁直線電機的設計、制造、控制等方面進行系統研究，研究了不同結構類型、不同運行場合的高性能永磁直線電機。針對上述電磁彈射器的研發中出現的投入成本大，實驗環境苛刻，維護成本高的問題，開展了低成本、高效率、模塊化的永磁直線電機彈射系統的研究。在項目研究過程中，采用雙邊永磁電機驅動單元，實現彈射器的高加速度運行；電機初級采用模塊化設計，可用于需要不同初速度的載荷發射；電機動定子分離，動子位置信號反饋采用無線傳輸技術，解決同類彈射器發射單元信號及電源線纜拖拽問題，減輕發射動子質量；采用準確的位置控制，彈射加速、制動過程可控。精密運動與先進機器人團隊從第一代樣機的研制到第二代樣機的改進，掌握了高加速度永磁直線彈射電機的設計、制造工藝、驅動控制技術等核心技術。

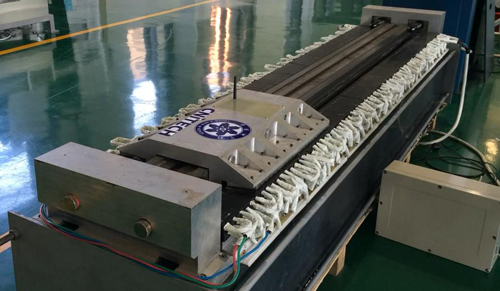

目前該彈射器的樣機演示系統可在40A峰值電流的驅動下，在0.78m的加速行程實現最大加速度達2g，最大速度為3.5m/s的加減速往復穩定運行。其性能因缺乏高功率電力電子驅動裝置而受到限制，距離設計值最大加速度8g，最大速度12m/s還有很大差距，目前該驅動控制系統正在改進中。
此項研究得到國家自然科學基金（51207158）、寧波市創新團隊（2012B82005）支持，已授權和申請國家專利兩項（201320794124.2，201310648554.8），正在申請專利2項。
(先進制造所 陳進華/李榮)
