寧波材料所在低工作電壓氧化物薄膜晶體管方面取得進展
氧化物薄膜晶體管(Thin-film transistors，TFTs)是一類重要的半導體器件，在透明、柔性電子學器件及便攜式電子學器件應用等領域有著廣泛的應用價值。傳統氧化物TFTs通常采用頂柵結構或底柵結構，柵電極對溝道導電性的靜電調控通過垂直耦合的方式實現。與此同時，器件通常采用SiO2或高介電常數氧化物作為柵介質，受柵介質介電常數的限制，薄膜晶體管的工作電壓通常高于5V。近年來，人們提出了一類采用離子液電解質作為柵介質的晶體管，在外電場的作用下，離子液電解質中的離子將在離子液/電極界面上聚集，形成界面雙電層，由于極強的界面雙電層效應，這類晶體管的工作電壓通常<2V。
近期，寧波材料所科研人員結合全固態離子液電解質獨特的離子/電子界面雙電層耦合特性，制作了具有側向耦合結構的氧化物薄膜晶體管，柵電極對溝道導電特性的調控通過側向耦合的方式實現。測試表明，側向耦合的雙電層電容高達~2μF/cm2。對晶體管性能進行測試，發現器件在1.5V工作電壓下的開關比高達106以上，電子遷移率高達24cm2/Vs，亞閾值斜率僅為~90mV/dec。將器件與適當阻值的電阻相連，獲得了電阻負載型反相器，在Vdd=1V時的反相器電壓增益高達~8。與此同時，分析了器件的瞬態響應特性，獲得了質子弛豫的特征時間常數。這種晶體管在低功耗、便攜式器件領域有著潛在應用價值。相關成果發表于ACS Applied Materials & Interface(2015), Applied Physics Letters105(2014)243508等雜志上。
上述研究工作了獲得了973課題(2012CB933004)、國家自然科學基金(11474293)、浙江省自然科學基金(LY14A040009)及寧波市自然科學基金(2014A610145)等項目的資助。

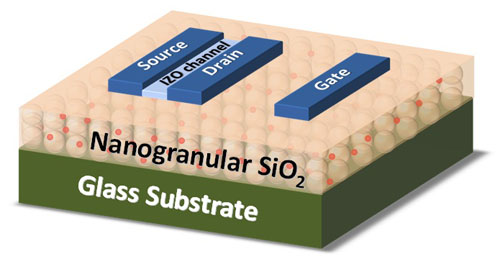

側向耦合氧化物薄膜結構示意圖

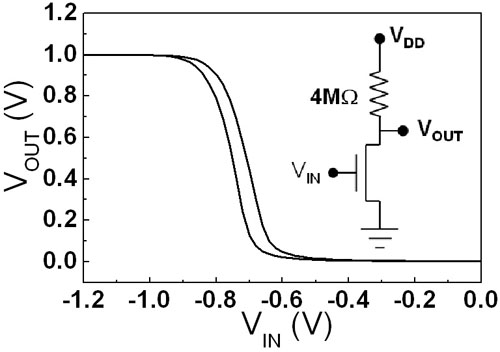

電阻負載型反相器結構及測試結果
(新能源所 竺立強)
