寧波材料所“三次元送料機械手”取得新進展
在現代化工業領域中，隨著制造業的快速發展，工業自動化程度的不斷提高，用機器取代人工已經成為趨勢。自動送料裝置在很大程度上滿足了企業在生產上的要求。相比人工，自動送料效率高，成本低，安全可靠性強,因此，多工位送料機構已經逐漸替代了傳統的手工送料和單工位送料機構來提高生產效率。
由寧波材料所所屬二級所先進制造所精密運動與機器人技術團隊研發的三次元送料機械手是一款完全用機械替代人手送料，實現同一水平高度全自動短距離移送工件作連續沖壓的設備。該設備具有極佳的調整性，可活躍在沖床內和模具狹窄而有限的空間中，搭配多個高性能伺服馬達及精密傳動機構，結合夾爪、電磁鐵或真空吸盤等抓取元件，實現穩定且高效的工件傳送。使用三次元送料機械手既可以提升生產效率和產品品質，又能夠保障安全，降低安全事故發生率。
該機械手由電控和機械兩部分組成。其中，機械部分包括導軌、夾具、送料手臂、送料升降臺、夾緊-張開機構等。工件由輸送帶傳送至工位處，由送料手臂的第一個夾具抓取工件，按預設的機械手臂運動軌跡將工件移送至下一工位處，以此類推，同時抓取所有模具座上的制品向下一模具座移送，配合沖壓裝置連續自動化生產。一般的三次元自動送料機械手的運動軌跡為：夾緊-提升-移送-下降-松開-回復，是一個3自由度的運動。三軸的運動可分別實施控制進行單動，也可同時控制三軸進行聯動。

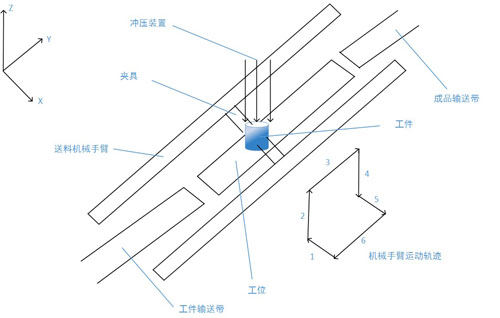

系統框架圖
(1.夾緊 2.提升 3.移送 4.下降 5.松開 6.回復)
該機械手實現了每分鐘35次的6工位移送，且在移送過程中可對工件進行翻轉，移送工件質量可達到3kg。除此之外，為方便調整運行參數和故障反饋，團隊自主研發了可調整設定人機界面。此類機械手被廣泛應用于沖壓生產線物料移送領域，從而實現沖壓生產線的全自動化。目前，該機構正在申請發明專利一項，實用新型專利一項。

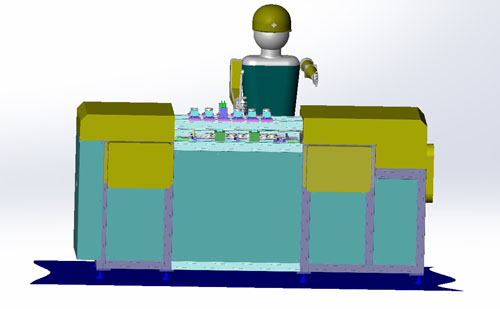

效果圖

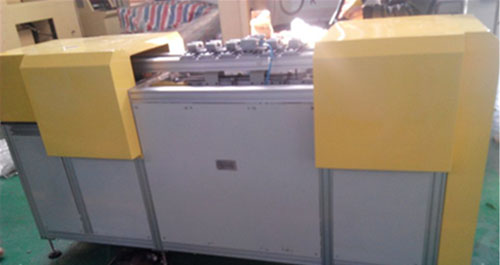

實體效果
（先進制造所 黃偉）
