寧波材料所在新型雙電層薄膜晶體管領域取得新進展
近年來，雙柵薄膜晶體管由于其具有可控的閾值電壓調節特性而在化學及生物傳感器領域引起了廣泛的研究興趣。然而，傳統的雙柵晶體管都是基于一種典型的三明治結構，半導體溝道被兩層?xùn)沤橘|(zhì)夾在中間，其實質上可以看做是一個底柵晶體管和頂柵晶體管的共用溝道復合晶體管。國際上一些研究小組已經相繼報道了雙柵晶體管在濕度傳感，pH值傳感，病毒生物分子探測等領域的應用。盡管這些報道的雙柵晶體管具有比較滿意的器件性能，但是這些器件需要多步的薄膜沉積工藝以及精準的對準光刻技術。因此設計和開發一種具有簡單器件工藝的高性能雙側柵晶體管具有重大的研究意義和潛在的應用價值。
近日，中科院寧波材料所所屬新能源技術所萬青課題組設計了一種新型具有雙側柵結構的低壓雙電層薄膜晶體管，模擬計算表明，一個側柵可以有效地調控器件的閾值電壓和工作模式。課題組還發明了一種基于單個金屬掩膜的自組裝繞射技術，一次薄膜沉積過程即可巧妙地完成器件的源/漏、兩個側柵和溝道薄膜沉積。

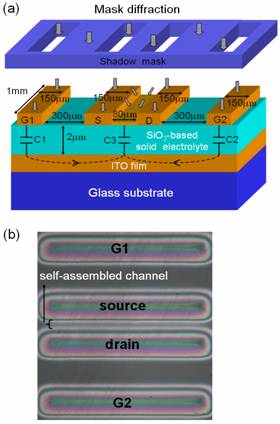

圖1：(a)雙側柵雙電層薄膜晶體管結構和工藝示意圖，(b)器件的光學顯微照片
圖1(a)雙側柵薄膜晶體管的結構和工藝示意圖顯示，利用磁控濺射沉積ITO源、漏和雙側柵電極時，保持金屬掩模版和襯底間特定的距離，ITO會繞射并自組裝到源/漏電極間，形成一層薄薄的溝道。圖1(b)顯示的是該器件的光學顯微照片，器件的共平面雙側柵和自組裝溝道都可以很清楚地觀察到。圖2顯示的是器件的第二個側柵電極偏置電壓對該薄膜晶體管轉移曲線隨的影響。當?shù)诙裁鏂艠O電壓偏置從3V變到-2V時，器件的閾值電壓隨之從-0.55V變化到0.76V，實現了器件從典型的耗盡型模式向增強型模式的轉變。

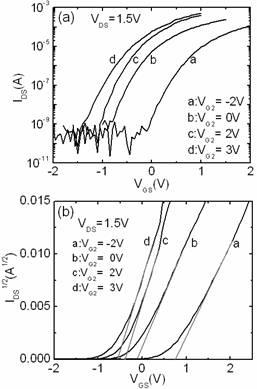

圖2：(a)第二個側柵電極偏置電壓對器件轉移特性的影響，(b)相應的(IDS)1/2-VGS曲線
該類共平面雙側柵雙電層薄膜晶體管具有工藝步驟簡單、超低壓工作等特點，在低成本便攜式傳感器領域具有重要應用價值。有關結果發表在權威雜志Nano Letters 【Nano Letters, 11, 3987–3990 (2011).】和Applied Physics Letters【Appl. Phys. Lett. 99, 113504 (2011)】上。
（新能源所）
