寧波材料所科研人員發(fā)現(xiàn)一種提高磁體矯頑力的新方法
寧波材料所表面事業(yè)部科研人員開發(fā)出一種提高磁體矯頑力新方法。該技術(shù)采用載能離子轟擊塊狀磁體,通過調(diào)控轟擊離子能量和劑量可顯著提高磁體矯頑力。離子轟擊是一個非平衡過程,新材料和結(jié)構(gòu)的形成不受經(jīng)典熱力學(xué)和動力學(xué)的限制,可對任何材料進(jìn)行表面改性處理,是研制具有理想新特性材料的有效手段。
離子轟擊提高磁體矯頑力的原因科研人員也進(jìn)行了深入分析探討。首次提出轟擊誘發(fā)非線性點陣激發(fā)顯著提高磁體矯頑力的機(jī)理解釋,揭示了離子轟擊-非線性點陣激發(fā)-微結(jié)構(gòu)演變-矯頑力機(jī)制之間的本構(gòu)關(guān)系,認(rèn)證了目前還不為廣泛認(rèn)識的晶體中非線性點陣激發(fā)這一物理現(xiàn)象對磁體矯頑力影響的物理本質(zhì)。
相關(guān)研究結(jié)果已經(jīng)申請了國家發(fā)明專利一項,“一種提高磁體矯頑力的裝置和方法,申請?zhí)?span>201210007966.9”。在 Materials Letter發(fā)表文章一篇,“Effect and mechanism of ion bombardment on coercive force of NdFeB magnet”,98(2013)102-104。

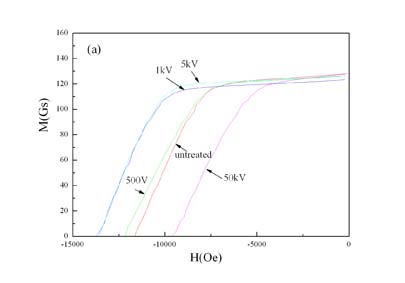

不同能量氬離子轟擊磁體后磁體磁性能的變化
(只有適當(dāng)能量的轟擊才能顯著提高磁體矯頑力。過低能量離子轟擊對磁體矯頑力影響不大,過高能量轟擊反而使矯頑力顯著降低)

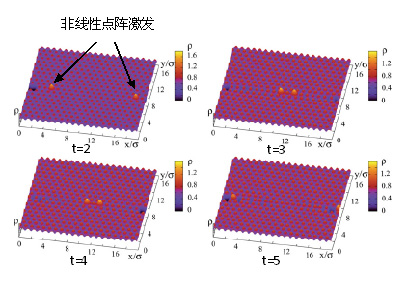

誘發(fā)的非線性點陣激發(fā)相向運動
(兩個點陣激發(fā)相撞后,能量基本沒有損失各自沿原方向運動,但點陣激發(fā)會在晶界和疇壁等缺陷位置衰減引入缺陷影響矯頑力的變化)
(表面事業(yè)部)
