寧波材料所低溫電子學器件性能掣肘-高k介電薄膜的室溫制備獲得進展
透明氧化物薄膜晶體管是近年來的研究熱點之一,它在透明顯示技術、透明電路等領域有廣泛應用前景。在透明導電基片(如ITO玻璃)上實現高質量高k介電薄膜的大面積均勻制備是構筑透明氧化物薄膜晶體管的第一步。然而,較之硅襯底,ITO玻璃表面粗糙且不能經受高溫,是在ITO玻璃上制備介電薄膜時需要解決的主要難點。
寧波材料所納米事業部科研人員采用反應磁控濺射技術成功實現了在ITO玻璃上氧化鋁高k介電薄膜的室溫制備。在濺射過程中適當施加襯底偏壓制備的薄膜在1 MV/cm處漏電流低至10-8 A/cm2,擊穿電場達2.7 MV/cm,單位面積電容約0.51 fF/μm2,這些參數已滿足薄膜晶體管應用的要求。

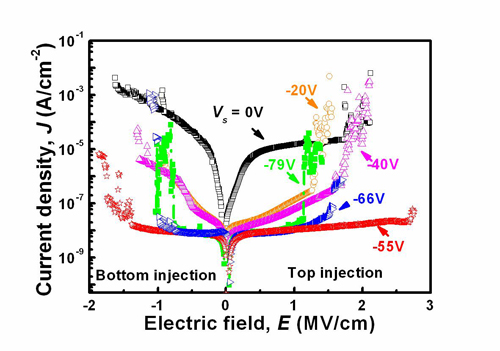

不同襯底偏壓下氧化鋁薄膜的漏電流密度-外加電場曲線
同時,還發展了基于橢偏偏振光譜測量和分析的方法,用于研究介電薄膜中帶尾態和深能級缺陷態隨制備條件的演化規律。

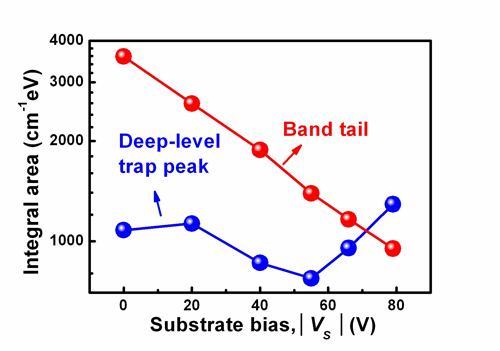

氧化鋁薄膜中帶尾態和深能級缺陷態隨襯底偏壓的變化關系
此外,還發現電極/介電界面水解反應的發生是導致高空隙率氧化鋁薄膜呈高漏電流性狀的主要原因。在濺射過程中施加襯底偏壓可有效降低氧化鋁薄膜的孔隙率,提高電學性能。

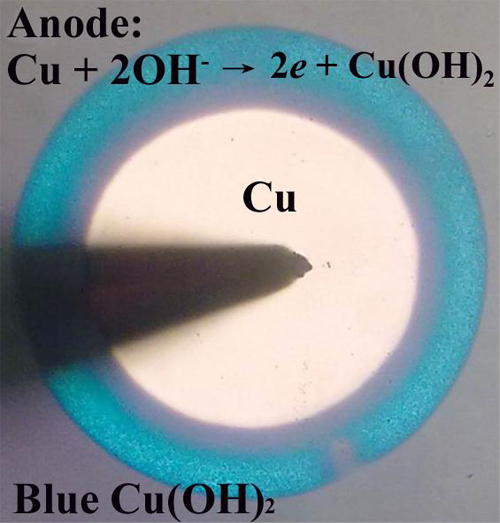

發生水解反應后氧化鋁薄膜上銅電極的光學照片
相關成果已在ACS Appl. Mater. Interfaces, 6, 2255-2261, 2014上發表。
以上研究工作得到國家重大基礎研究計劃納米專項、國家自然科學基金等項目的支持。
(納米事業部)
