寧波材料所成功研制磁懸浮直驅門機

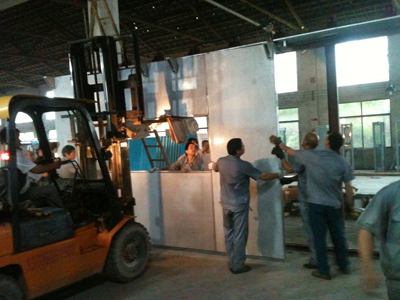

近日，中國科學院寧波材料技術與工程研究所所屬先進制造技術研究所精密驅動控制技術團隊在長行程重載高速直驅裝備領域取得重要進展，成功研制了用于安防系統的長行程重載高速磁懸浮門機。該磁懸浮門機，總長約8.4米，有效行程約4.1米，門重約900Kg，最大運行速度≥1.8m/s。目前，該磁懸浮門機已穩定運行3個月以上。
在長行程重載高速裝備領域，通常采用旋轉電機加齒輪齒條傳動或帶鏈傳動的間接驅動方式實現直線運動。這種間接驅動方式傳動效率、速度、使用壽命有限，存在機械磨損和機械間隙，運行平穩性不高，啟動速度較慢，需要定期維護或更換傳動裝置。若采用直線電機直接驅動，可以省去中間機械傳動環節，使系統結構更簡單，速度更快，平穩性更高，從而實現直線驅動的“零傳動”和“零接觸”，但常規的直線電機驅動結構受制于長行程引起的加工難和安裝調整難問題、以及重載高速引起的導軌高磨損問題。

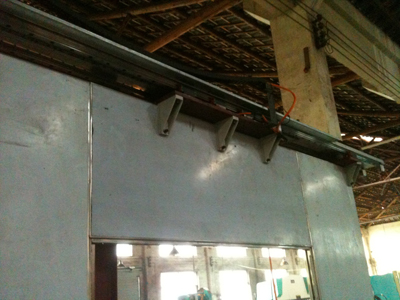

精密驅動控制技術團隊針對上述問題，提出了一種新型的磁懸浮直驅門機，并申報了國家發明專利。該磁懸浮門機，門的底部懸空無任何支撐，直線電機及導軌安裝在頂部，利用平板型直線電機的法向永磁吸力“浮起”900多公斤的大門從而克服門的重力，而電機產生的橫向推力驅動安防門快速移動，不但解決了導軌的高磨損問題，而且提高了門的運行速度。同時，通過獨特的變平面模塊結構解決了加工難、安裝調整難等問題。本裝置使用分辨率為5微米的磁柵尺作為位置反饋信號，通過高速高精度運動控制技術，控制精度可達±0.015毫米以上。該項技術具有國內領先國際先進水平，目前國內外尚未見相關文獻報道。
該團隊研制的磁懸浮直驅門機可廣泛應用于安防、海關、消防等領域的大型門機領域，也可用于其它各類長行程重載高速高精度自動化裝備，目前已有多個單位表示了濃厚興趣并提出了具體需求。
