與蘋果有緣——淺談OLED的興起
很早之前就有傳聞，說是蘋果公司的手機會采用OLED屏幕，但是轉眼數年過去了，iPhone仍然采用LCD屏。反而前段時間剛推出的三星的Galaxy S7 Edge和小米note2等手機采用了OLED屏幕，而且這個范圍還在擴大。其實，可能大家不知道，其實蘋果早就在他的產品線中使用了OLED屏幕--首款可穿戴設備Apple Watch。不過，已經基本可以確認蘋果今年推出的iPhone，將至少有一款采用OLED面板，這也將成為傳聞中的iPhone8的一大亮點，而傳聞中蘋果公司同時計劃將這種屏幕使用到ipad和macbook上則成為了OLED產業爆發的一個導火索。
說了半天，那么什么是OLED呢？
根據百度百科解釋，OLED，中文名為有機發光二極管（Organic Light-Emitting Diode, UIV OLED），又稱為有機電激光顯示、有機發光半導體（Organic Electroluminesence Display, UIV OLED）。與液晶顯示（Liquid Crystal Display, LCD）是不同類型的發光原理。OLED由美籍華裔教授鄧青云（Ching W. Tang）1983年在實驗室中發現，由此展開了對OLED的研究。OLED顯示技術具有自發光、廣視角、幾乎無窮高的對比度、較低耗電、極高反應速度等優點。但是，在價格（較大顯示面板）、壽命、分辨率暫無法與液晶顯示器匹敵。有機發光二極管依色彩可分為單色、多彩及全彩等種類，其中全彩有機發光二極管的制備最為困難；依驅動方式可分為被動式（Passive Matrix, PMOLED）與主動式（Active Matrix, AMOLED）。
OLED基本結構層由空穴傳輸層（HTL）、發光層（EL）和電子傳輸層（ETL）組成。其工作原理簡單描述如下：當一順向偏壓施加于元件時，電洞從陽極（anode、加正電壓）注入空穴傳輸層（Hole Transport Layer，HTL）之最高填滿分子軌域（HOMO），而電子從陰極（cathode，加負電壓）注入電子傳輸層（Electron Transport layer，ETL）之最低未填滿分子軌域（LUMO），注入之載子，在外加電場之影響下漂移，進而在發光層（此層可能是HTL或是ETL）中結合，電子落入電洞中而進入發光激態（luminescent excited state），形成激子（Exciton），導致激態分子之產生，部份激態分子以輻射衰減（radiative recombination）的方式回到基態，衰減時，將多余能量以光子的形態釋出而發光。
專業術語太多，不過我們可以從中看到，正是由于OLED屏視廣視角、能以低能耗模式運行、反應速度高等特點，很適合在手機、智能穿戴設備、電視等屏幕上使用，我們可以預示到， OLED屏幕將會是一個趨勢。

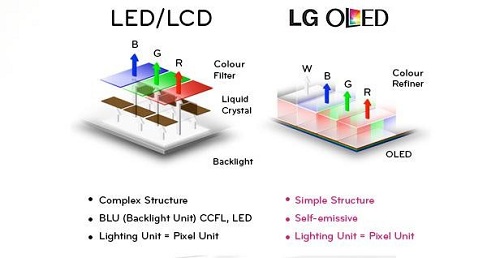

那么，為什么說OLED屏幕將會是一個新的趨勢呢？下面，我們就來進一步了解OLED。要理解OLED屏的優勢，讀者需要首先搞清楚它在核心設計方面與LCD、LED屏的差異。對于LCD、LED屏來說，屏幕上顯示的內容來自透過不同顏色像素的背光源。隨著像素密度的增加，像素尺寸會減小，要獲得同樣的亮度，顯示屏需要功率更高的背光源。它還增加了顯示屏的厚度。LED LCD面板使用了背光來點亮像素，而OLED的像素是可以獨立發光的，無需獨立的背光源。如此一來，OLED面板的亮度可實現逐個像素的控制，這是LED LCD所做不到的。（而通過使用塑料而非玻璃基底，OLED顯示屏可以做成曲面屏，這就是我們經?？吹降拈_頭提到兩款曲面屏手機的由來）。
如果OLED那么好，為什么目前仍未普及呢？這主要是因?yàn)檫@種面板的生產難度非常高。據了解，目前有兩種OLED技術方式，一種是FMM（精細金屬遮罩，F(xiàn)ineMetal Mask，也叫精細金屬掩膜板），采用紅、綠、藍像素并置法（RGB-SBS，Side-By-Side），由紅、綠、藍像素分別發光所組成，不僅能獲得較佳色彩飽和度，還能省電，但大尺寸蒸鍍（Evaporation）非常不容易。所以，這種技術路線的大尺寸面板規模量產，當前是比較苦難的，成本很高，良品率很低，這是三星所選擇的技術路線。因此，大家也看到，三星量產的是手機屏幕等小屏幕，遲遲沒有量產上市OLED電視，核心原因就是這里，實在是技術沒辦法短期內實現量產，并不是三星不想賣，不想做OLED電視。
另一種，就是LG為代表的WOLED技術了。從市面上的彩電產品看，高效率的白光（White）OLED技術已經逐步成真，并且隨著材料與元件的技術演進，白光OLED技術已到達照明領域與顯示器領域上可以被接受的水準，至少是比現在的液晶電視要完美得多。
在OLED素子市場，2015年WOLED的規模約2億2300萬美元，而FMM是4億3600萬美元。白光OLED雖然容易量產，產品也達到一個新的級別，但值得說明的是，相較于采用紅、綠、藍像素并置法FMM的OLED廣色域與高色純度，白光元件畢竟是妥協版。
從這個層面而言，在普及階段，白光OLED的發展速度更快，由于成本低，良品率也高，所以比較受彩電廠家的青睞；但FMM技術瓶頸的解決也是必然的方向，理論上最佳的產品技術，總會有成為現實擺在用戶眼前的一天，只是時間早晚的問題。
OLED技術起源于歐美，但可以看到，實現大規模產業化的國家/地區主要集中在東亞，如日本、韓國、中國等地區。全球涉足OLED產業的企業產品主要是小尺寸無源OLED器件，真正對LCD（液晶）構成威脅的有源OLED器件，實現量產的只有少數幾家公司。我國雖然具有一定的OLED產業基礎，但產業鏈尚不完善，尤其是上游產品競爭力不強。關鍵設備以及整套設備的系統化技術等大都掌握在日本、韓國和歐洲企業手中。需要我們這些科學家去努力，去探索。
目前，全球OLED產業還處于產業化初期，但是不得不說的是，隨著2K、4K屏的興起，手機、電視的屏幕分辨率越來越高，在未來肯定會有越來越多的廠商選擇OLED屏的，OLED屏將會成為手機、智能穿戴設備、電視的主力，在未來幾年里要做的是僅僅是完善生產工藝，提高成品率，降低成本。
?。ü布夹g(shù)服務中心 李雨桐）
